마커 없이도 빠르게! Smart Tracking Laser 3D Scanner

HYPERSCAN

하이퍼스캔

​■ 마커 없이도 정확하게! 스마트 트랙킹 레이저 3D스캐너, HyperScan

HyperScan(하이퍼스캔) 레이저 3D스캐너는 스캔 대상에 포지셔닝 타겟(마커)을 부착하지 않아도 빠르고 정확하게 3D스캐닝이 가능한 고성능 핸드헬드 레이저 3D스캐너 시스템입니다.

중국 레이저 3D스캐너 전문 회사이자 중국 내수 1위 레이저 3D스캐너 기업인 ZG Technology사가 독자적으로 개발하여 세계 특허 등록을 마치고 탄생된 HyperScan은 레드 레이저 시스템을 통해 최대 0.03mm의 높은 정확도를 구현하며 초당 480,000개의 포인트를 취득할 수 있습니다. 연결된 PC화면에 3D스캐닝 데이터가 실시간으로 빠르게 표시되어 쉽고 간편하게 3D스캐닝을 진행할 수 있습니다.

HyperScan은 카본파이버 섬유로 제작된 마커정보가 담긴 외관 케이스를 통해 동봉된 ZG-Track(제트지트랙) 제품과 함께 광학식 트랙킹 기술로 마커 부착 없이 바로 현장에서 빠르게 스캔할 수 있습니다. 또한 HyperScan과 ZG-Track 모두 카본파이버 섬유의 외관과 함께 먼지 가 많은 환경 혹은 저온에서도 사용이 가능하도록 설계되어 "스캔 환경의 불안정성에 크게 영향을 받지 않습니다".



다양한 산업현장에서 활용되는 ZG Technology사의 최고급 기술이 담긴 핸드헬드 트랙킹 레이저 3D스캐너, HyperScan은 사용자에게 작은 부품을 3D스캔 하거나, 혹은 대형 선박을 3D스캔 하거나 언제 어디서든 쉽고! 빠르고! 정확하게! 3D스캐닝을 할 수 있는 능력을 부여합니다.

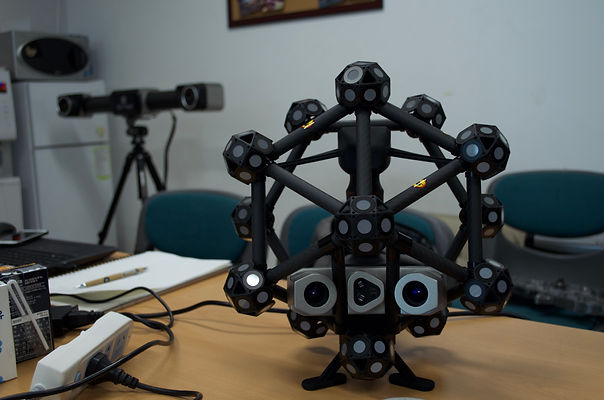

HyperScan(하이퍼스캔) 레이저 3D스캐너

​■ 내구성 높은 광학식 스마트 트랙커, ZG-Track

ZG-Track(제트지트랙)은 사용자가 대상체에 마커를 부착하지 않아도 자유롭게 3D스캐닝을 할 수 있도록 돕는 광학식 트랙킹 디바이스입니다.



HyperScan의 외관에 장착된 포지셔닝 타겟용 구체를 약 최대 4m까지 실시간을 트랙킹합니다. HyperScan과 ZG-Track과의 거리가 9.6m³ 이내일 경우 정확도는 약 0.064mm 이며, 두 디바이스 사이의 거리가 17.6m³ 이내일 경우에는 약 0.078mm의 오차 정확도를 가지고 있습니다.

HyperScan은 ZG-Track의 좌표를 기준으로 스캐닝한 모든 데이터가 자동 취합되어 PC에서 빠른 속도로 실시간 정합됩니다. 외관은 Carbon Fiber(탄소섬유)로 제작되어 강도가 높고 먼지, 습도 혹은 온도가 낮은 열악한 환경에서도 문제없이 사용할 수 있도록 설계되었습니다.

ZG-Track(제트지트랙) 광학식 트랙커

​■ HyperScan용 보조 Wireless CMM, ZG-Probe

ZG-Probe(제트프로브)는 무선 핸드헬드 CMM 디바이스로서 ZG-Track과 함께 사용할 수 있는 추가 구성품입니다. ZG-Probe는 품질검증, 역설계, 조립품 치수측정 및 다양한 어플리케이션에서 정밀 측정이 필요한 부분에 사용됩니다.



기존 방식의 고정식 CMM과 달리 ZG-Probe는 외부환경(연구실 밖)에서도 자유롭게 사용할 수 있으며 무선으로 트랙킹되어 쉽게 사용할 수 있습니다.



*ZG-Probe는 Polyworks 소프트웨어와 연동되어 사용됩니다.

ZG-Probe(제트프로브) Wireless CMM

​■ 다양한 산업용 어플리케이션에 활용되는 HyperScan & ZG-Track!

​환경에 구애받지 않고 정확도 높고 빠르게 3D스캐닝이 필요한 모든 것에 활용되며 특히 조립/생산, 품질관리 및 역설계 어플리케이션에 활용됩니다. 항공우주, 자동차, 몰드, 헬스케어, 산업디자인, 문화재, 가구, 교육, 연구기관 및 VR&AR 등 필요한 모든곳에 활용되는 간편하고 정확도 높은 스캐너, HyperScan의 활용하는 모습을 사진으로 확인하세요.

​■ HyperScan & ZG-Track의 활용 사례 스캔 데이터 예시

​레이저 핸드헬드 3D스캔으로 원하는 부위를 신속하게 스캔할 수 있으며 높은 정확도를 가진 메쉬 데이터를 출력해 낼 수 있어서 다양한 산업용 역설계 어플리케이션 혹은 치수 검증 어플리케이션에 활용되는 HyperScan은 합리적 가격을 갖춘 고성능 레이저 핸드헬드 3D스캐너입니다.

​최종 완성된 모터 터빈을 마커 없이도 HyperScan으로 빠르고 쉽게 스캐닝한 사례입니다. 또한 최종 메쉬 데이터를 GEOMAGIC DesignX 역설계 소프트웨어를 활용하여 최종 CAD 데이터로 제작한 사례입니다.

대형 차량 외관 몰드를 작업 현장에서 빠르게 스캔하여 실제 설계 CAD 데이터와 스캐닝 한 메쉬 데이터간의 오차 정밀도를 GEOMAGIC ControlX 치수검증 소프트웨어를 활용하여 검증한 사례입니다.

차량 내부 인테리어와 외부 익스테리어를 전체적으로 스캔한 사례입니다. 여러 재질이 혼재되어 있는 차량 내부도 마커 없이 빠르고 신속하게 스캐닝할 수 있습니다. 또한 외부 프레임 또한 신속하게 스캐닝이 가능합니다.

아주 디테일한 차량 엔진 외부를 전체적으로 스캔한 사례입니다. 메탈파트 및 고무 파트 그리고 광나는 부분과 검정색 부분의 표면도 모두 마커 없이, 현상액 없이 빠르게 레이저 3D스캔을 진행한 사례입니다.

​■ HyperScan, ZG-Track, ZGProbe 의 실제 모습 사진

ZG Technology사의 최고급 레이저 3D스캐너 라인업인 HyperScan의 제품의 실제 사진을 확인하세요.

​■ Inside3DPrinting 전시회에서 최초 공개한 ZG Techonolgy사의 HyperScan

(주)메이커스에스아이는 일산 Kintex에서 개최하는 Inside3DPrinting Seoul 2019에서 최초로 HyperScan을 대중에게 공개하는 시간을 가졌습니다. 많은 고객들이 HyperScan의 합리적인 가격과 빠르고 간편한 스캐닝 프로세스와 고품질 스캔 데이터를 확인하고 놀라움을 아끼지 않았습니다. 그 장면을 공개합니다.

​■ HyperScan & ZG-Track Specification

*HyperScan 3D스캐너는 광학식 ZG-Track과 함께 세트로 제공되며 3D스캔 시 함께 사용하는 제품입니다.

*HyperScan의 스캔 정밀도 및 정확도는 National Institute of Metrology China로부터 공식 인증을 받은 제품입니다.

*HyperScan은 독자적으로 R&D를 통해 개발된 제품으로서 다수의 특허출원을 통해 이를 보호하고 있습니다.

​■ ZG-Probe Specification

*ZG-Probe(제트지프로브)는 무선 핸드헬드 CMM 디바이스로서 ZG-Track과 함께 사용할 수 있는 별도 구매품목입니다.

HyperScan의 주요 장점

대상의 표면에 상관없이

​최고급 스캔 성능보유!

레이저 기술로서 얇은 부분 혹은 검정색 및 광나는 대상표면을 정확하게 스캔 가능!

높은 정확도와

​대형 스캔범위

최고 0.03mm의 정확도 보유

한 스팟에서 최대 17.6m³ 스캔 가능하며 ZG-Track을 이동시켜 공간 확장 가능!

마커 불필요

​및 쉬운 조작

마커를 부착하지 않고도 간편히 대상체를 3D스캐닝하며 빠르고 간단한 소프트웨어로 매우 쉬운 조작이 가능!

놀라운 데이터

캡처링 속도

최대 480,000 measurement/s으로

​대량의 데이터를 매우 빠르게 캡쳐하는 속도 보유!

PC를 통한 실시간

3D스캐닝 화면

3D스캐닝과 동시에 실시간으로

PC화면에 보여지는 데이터 취득정보는 매우 빠르고 정교함!

MADE

FROM

ZG Technology

2014년 1월에 설립된 레이저 3D스캐너 전문 제조사로서 Wuhan University의 Photogrammetry 및 Remote

Sensing학과의 교수, 전문가, 박사학위 전문가들로 구성된 자체 R&D팀을 갖춘 국가 첨단 3D스캐너 제작 연구 회사입니다. ZG Technology사는 사진 측량 및 원격 감지 분야에서 국제적인 기술력을 보유하고 있으며 3D데이터 수집, 3D인식 및 3D디스플레이를 위한 소프트웨어와 하드웨어가 포함된 맞춤형 서비스 솔루션을 제공하는 중국 첨단 기업입니다. (중국 레이저 3D스캐너 내수 1위 업체로서 해외 시장을 2019년 초부터 공략하고 있는 최첨단 기업입니다.)
